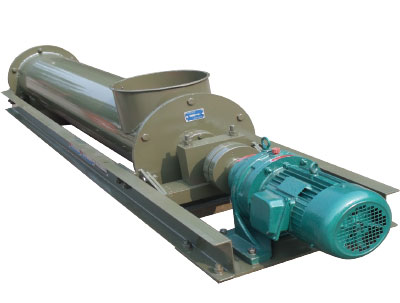

螺旋定量给料机

          主要用于非粘性粉体物料的连续定量输送、配料、计量。系统分成螺旋稳流喂料机、螺旋计量秤及电控部分，悬挂式称量机构，受力均匀，重复性及线性好，上下同步调节，填充率稳定，有效保证计量精度。

主要技术参数

参数名称	技术参数
静态计量误差	≤O.50％
动态累计误差	≤1.O％
控制误差	≤1.O％
零值稳定性	≤O.0035％Cmax
重复性	≤O.05％
线性度	≤O.05％
螺旋管径	φ133mm一φ560mm
进出料口中心距	螺旋喂料机3000mm、螺旋计量秤1200—1500mm，可非标
重量信号	O一20mA/4—20mA
测速信号	1.OHz一5.0kHz

主要性能特点

秤体组成	螺旋喂料机、螺旋计量秤、称重传感器、测速传感器、驱动电机
机 架	由无缝钢管制造，强度大，稳定性好
称量机构	簧片式或轴承式称量机构，受力均匀，传力精度高，线性度与重复性好
螺旋叶片	螺旋叶片特殊处理(变螺距、堆焊)，耐磨、稳流、阻料
装配方式	轴承外置，便于维修更换
密封形式	轴承多层耐高温石墨盘根密封，密封效果佳，无粉料溢出。
传动电机	直联式轴装传动，驱动力矩大，运转平稳，传动效率高、低噪声、长寿命。变频电机，强制风冷。
保护装置	传感器保护、护心板卸仓压、下料口及喂料机中部设沉降区，可有效去除杂物
保护装置	出料口上方设溢流孔，便于维护、标定
双变频调节	喂料机及计量秤同步调节，物料填充率稳定，有效保证计量精度
称重仪表	VEG申克仪表。PLC／MC-1706计算机系统

选型表：

规格型号	减速机(BWY系列)	主轴转速	螺旋直径	生产能力(t/h)	重量	L0	L	B	L2	H0	H	h	h1
DGL200	2.2kw	85r/min	φ200	7	266	1500	1500	240	800	170	270	320	425
DGL250	2.2kw		φ250	15	289			280	900	190	300	340	450
DGL300	3kw		φ300	25	315			320	1000	210	320	380	485
DGL400	4kw		φ400	60	480			420	1200	260	400	455	525
DGL500	5.5kw		φ500	100	620			540	1400	300	430	580	665
